マイクロエース コキ71 カプラーのボディマウント化

ここのところ、コキ10000 のカプラー交換をしたりと完成品の手入れも進めてるなか

スニ 44 と共に御蔵入り状態だったもう一品にも目が止まることになる

コキ71

屋根が開いたらレイバーか AT でも出てきそうなその出で立ちが魅力的なものの

その独特なカプラー周りが度々（ぼろくそに）加工厨のネタにされる不憫なヤツ

#マイクロエース の #コキ71

カプラーが独特で交換も厄介で御蔵入りしてたんだけど
マイクロカプラーやKATOナックル化する工法があると

ならばBMTNでも行けるでしょうと
使ったのは旧客用 0373
幅を僅かに詰めれば入るので手元の2㍉小頭ネジで固定
アーノルドアダプターも付くのでほぼ万能… pic.twitter.com/0WqtuaukPS

— Pochi。工房 (@Pochi_Ko_Bo) February 26, 2019

Web でググるとマイクロカプラーや客車のナックル用のホルダーを使い

接着剤の併用などでなんとかボディマウント化する記事が目にとまるわけです

まぁ、個人的に接着剤のみによる組み付けは強度的な不安でしない主義なので

なにがしかの物理的な固定方法が思い浮かばないと手を出せないのが実際

破損時などのメンテナンス性を考えても分解のしやすさは重要ですよね

んで、幅的に狭めな旧客用の 0373 をぺたんと当ててみると

僅かなカットで収まりそうな感じぢゃあないっすか

TOMIX Nゲージ 自連形 TNカプラーSP 6個入 BM伸縮式 黒 0373 鉄道模型用品

 形状的にシャシに穴開けて上から吊るのは無理筋なんで

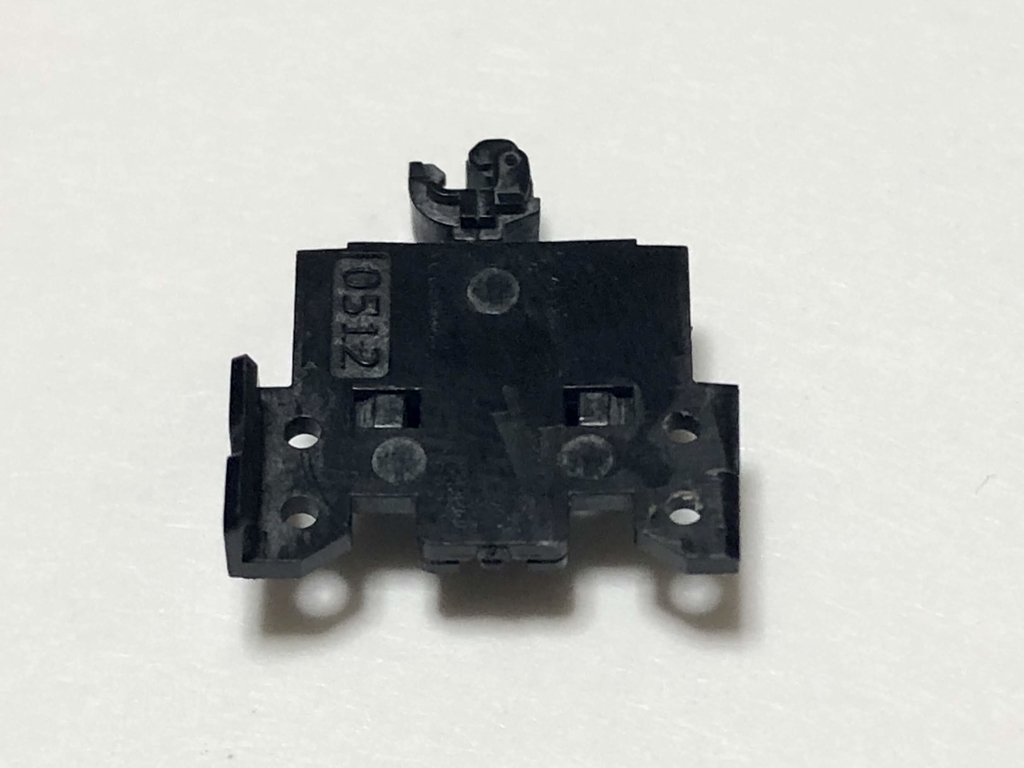

素直にカプラーのベースの穴を広げてネジ固定することに決定

たまたまシキ180 に使った小頭の２㍉ネジに残りがあったので

ちょっとギリギリなものの固定はできたので良しにしようと

0373 を使うと…というか TN 化すると JC19 が使えるので汎用性が上がるんよね

まぁ、こいつの中間連結器側はお互いに背中合わせに繋ぐからいいわけだけど

JC19 カプラーアダプター

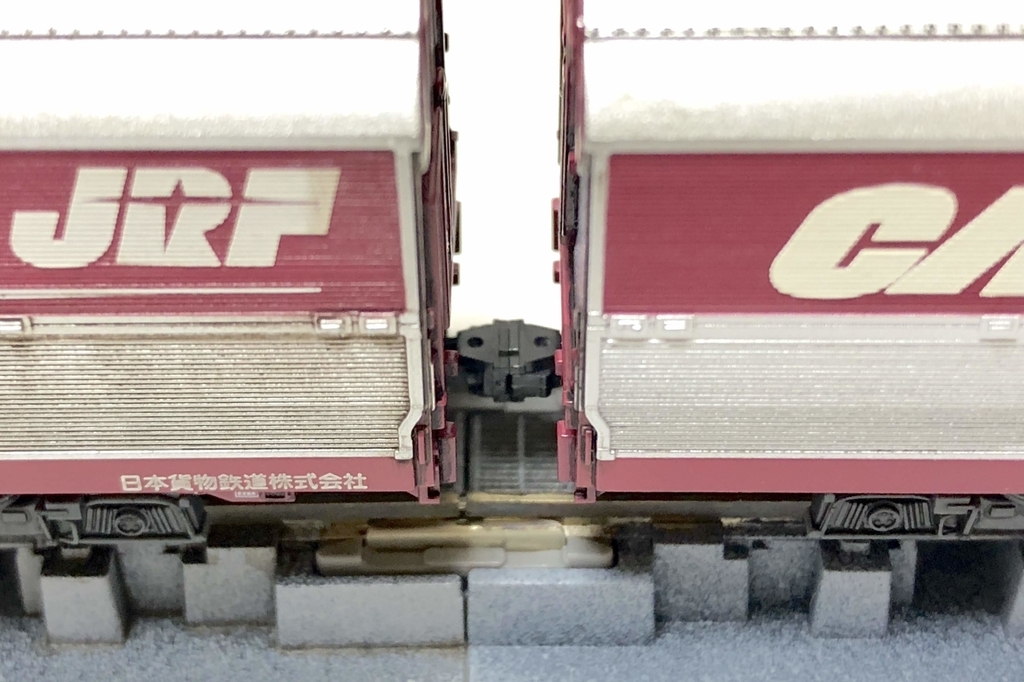

で、中間連結器側は無事に加工終了

コレですよ、欲しかった絵面は…と

このギュッと詰まった雰囲気と実用が両立している安心感が BMTN 化のキモっすね

これとマニ44 でほぼできるできないの判定とノウハウは掴めた感じでふ

元々、似たような工法はやったことがあったんで経験は大事大事…

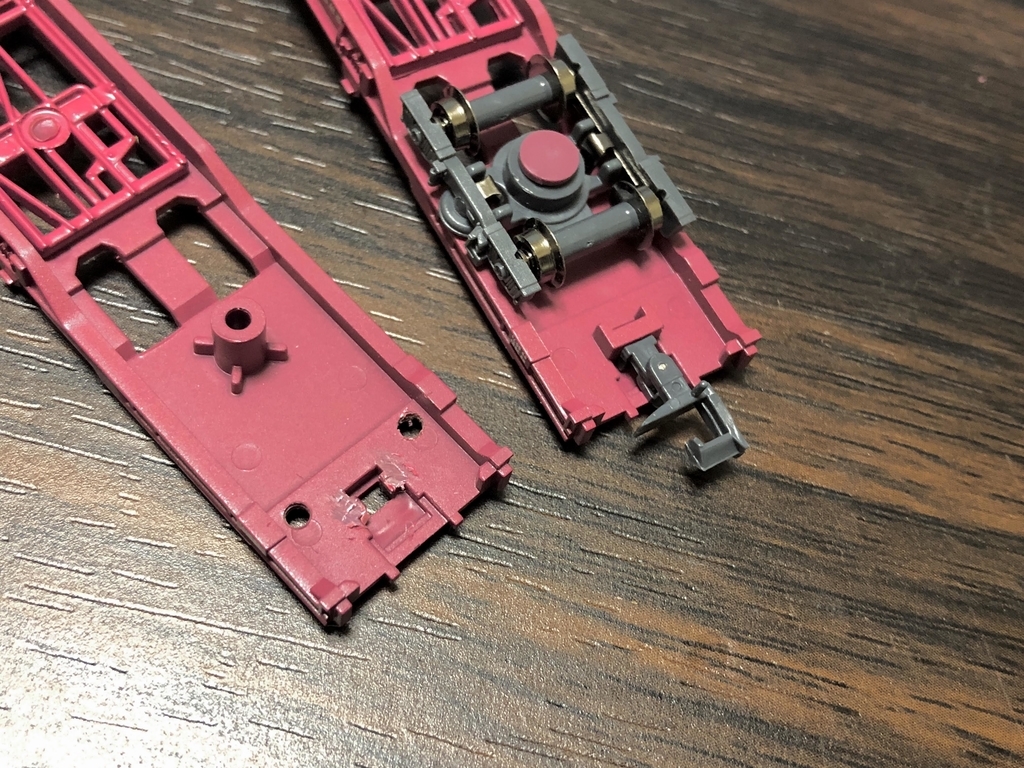

 さて、それではちょっと手間がかかりそうなデッキ側ですよ

デッキ側はそのままだとカプラーの台座部分が入らず

さりとて台座部分を狭くするとネジが収まらなくなるわけで

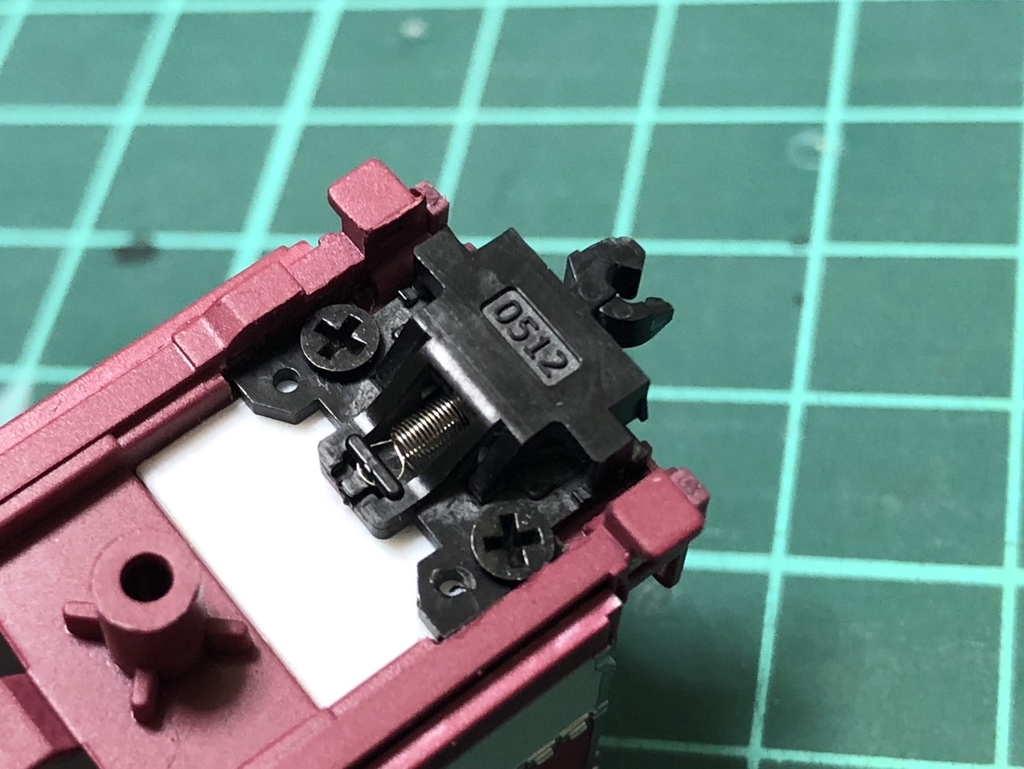

まぁシャシ側の左右の『土手』部分を切削するしかありますまい

困るのはネジを止めたい部分から段差になって凹んでいて

段差のそばに穴を開けなきゃならないこと

厚みにするとちょうど１㍉ 程度なんで

12㍉ 幅に切り出したプラ板をスペーサーとして貼り込み

段差部分はハセガワのノミとクラフトナイフで切削

水平位置はクラフトナイフで何度も筋を入れて基準線を出し

最後は上からノミでザカザカ削いでいきました、ノミ強い。

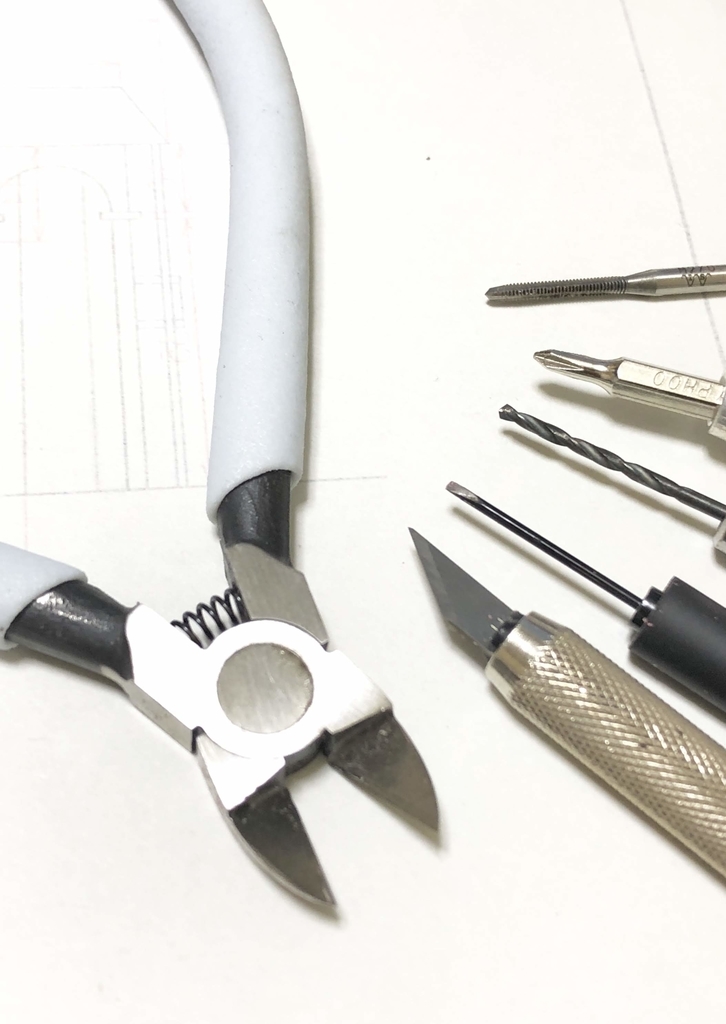

今回使ったのは…

・プラモデル用ニッパー

・M2 タップ

・0番のドライバー（100均の先端交換式のヤツ

・ピンバイス

・ハセガワトライツールのノミ

・タミヤのクラフトナイフ

以上。

最小限とは思うものの、多いんでしょうかどうなんでしょうか

タップとチゼルはあまり一般的とは言えないかもですね

ネジはホントは 1.4㍉ を使いたいところなにゃけど

エコーモデル辺りのネジは田舎だとなかなかね…無いのだよ

入手性が良ければ 1.4㍉ のタップも用意しようと思うにゃけど…

さて、デッキ側も完了しますたよということで

遊んでますな ヽ(≧∇≦)ノ

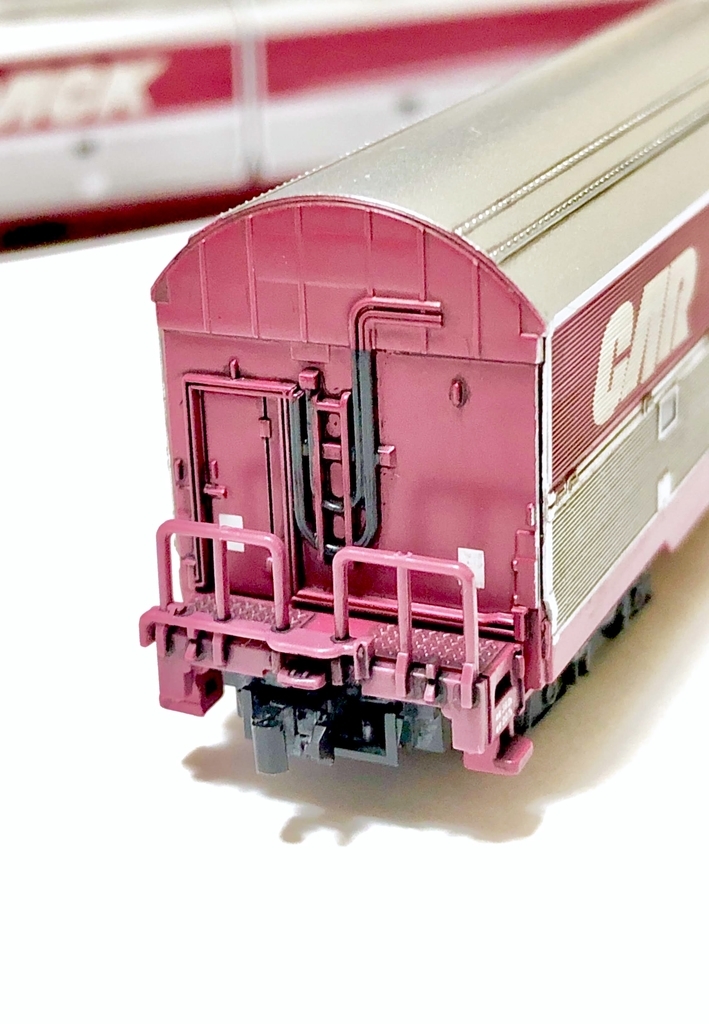

デッキ側も無事に作業完了です
連結面間隔もいい感じになりました

こうなるとイロイロと妄想も膨らんでぬふぬふしちゃいますよね
(…ぃゃ、そうぢゃない

アーノルドカプラーアダプターも未調整でおけ。#マイクロエース#甲府モデル#KATO#TOMIX#コキ71#シキ180#ワキ700#マニ30#EH10#EF6627 pic.twitter.com/DguQtYCwQw

— Pochi。工房 (@Pochi_Ko_Bo) February 26, 2019

このあとちょっとスミ入れやって妻面のゴムホース部分を筆塗りしましてん

ゴムホースのとこ塗ってみたけど
ひさしぶりに瓶入り塗料とか出したら稀釈の程度が判らなくなっててボテボテになるの図
拡大してるから余計に粗が目立つのだけど、実物を自分の裸眼で見ると全く気にならないし、走っちゃえばわかんないから

ヨシ‼️

ということにして終了。#マイクロエース#コキ71 pic.twitter.com/RVtosrJNBk

— Pochi。工房 (@Pochi_Ko_Bo) February 28, 2019

ぐだぐだなにゃけどねん (ﾟーﾟ；三 ；ﾟーﾟ)

さて、改めてコキ71 の画像をあちこちで見てみると

中間連結器の辺りに目が留まりますね

何故か？

電車のようなその連結器の風体ですわ…

中間連結器は永久連結の某連結器状態だそうで
画像で見ると密連式に見えてしょうがないので
自連式ナックル部を密連のモノと挿げ替えてみる

まぁ…なんとなくこんな感じよね

繋ぎやすくなったしスッキリした。#マイクロエース#コキ71 pic.twitter.com/eHaUSqJBoH

— Pochi。工房 (@Pochi_Ko_Bo) March 8, 2019

 某でなくて棒ね…( ꒪⌓꒪)

はぃ、カコイイですね。

うむ、余は満足ぢゃ。(をぃ

.
